EK-3030 CONTROLADOR DIGITAL TEMPERATURA PARA CONGELADOS COM DEGELO FORÇADO - CINZA

Ref: 1002-cinza1002-cinzaELITECH
Descrição
  • Aplicação: congelados
  • 2 Sensores de temperatura
  • 3 Saídas: refrigeração, ventilador e degelo
  • Alarme sonoro interno (buzzer)
  • IP65 na frontal
  • 6 Teclas touch screen
  • Criação de receitas
  • Recuperação de parâmetros de fábrica ou do usuário
  • Pode ser configurado para aquecimento

Voltagem

220V

  • 220V

Quantidade
BRL R$ 169,90 EK-3030 CONTROLADOR DIGITAL TEMPERATURA PARA CONGELADOS COM DEGELO FORÇADO - CINZA2022-05-19em até 3x de R$ 56,63 s/juros ou R$ 161,41 no boleto.
Compra Segura
Calcular frete
Não sei meu CEP
Vendas CorporativasVendas CorporativasFaturamos pra empresas mediante aprovação cadastral.Comprar

Sobre o produto

  • Descrições gerais Expandir
  • Características técnicas Expandir
  • Parâmetros Expandir
  • Gases Refrigerantes compatíveis Expandir
  • Composição do Kit Expandir
  • Baixar manual Expandir
EK-3030

O termostato digital EK-3030 é indicado para aplicações de produtos congelados, onde o equipamento de refrigeração necessita realizar degelos forçados periodicamente. Este modelo gerencia o ciclo completo de refrigeração do equipamento, através de suas três saídas de controle destinadas a compressor (ou válvula solenoide), ventiladores do evaporador e degelo. Utiliza dois sensores para verificar a temperatura ambiente e a temperatura do evaporador, sendo esta segunda leitura geralmente utilizada para determinar o final do degelo por temperatura ou retorno dos ventiladores. Os ciclos de degelo são realizados por tempo, com intervalos configurados pelo usuário, e finalizados por temperatura ou tempo, o que ocorra primeiro. Situações de alarme de temperatura alta ou baixa são informadas aos usuários através de seu alarme sonoro incorporado (buzzer). As suas seis teclas (touchscreen) facilitam muito a configuração dos parâmetros, bloqueio do acesso de pessoal não autorizado e recuperação rápida de uma configuração pré-programada ou de fábrica.

APLICAÇÕES

  • Câmaras frias de congelados
  • Balcões de congelados
  • Ilhas de congelados
  • Ilhas de congelados
Garantia de 12 meses para defeito de fabricação

ESPECIFICAÇÕES

  • Faixa de medição de temperatura -40 a 99ºC
  • Temperatura de
    controle
    -40 a 85ºC
  • Resolução temperatura 0.1ºC/ 1.0ºC
  • Faixa de medição da
    Umidade
    10 a 90%UR, sem condensação
  • Precisão -30ºC a 50ºC, ± 0,5ºC, restante da faixa ± 2.0 ± 0.5ºC
  • Fonte de
    alimentação 220
    v
  • Classe de proteção Frontal IP65
  • Consumo de energia < 5W
  • Corrente máxima de
    saída
    Compressor: 10A/ 250Vac
    Ventilador: 10A/ 250Vac
    Degelo: 10A/ 250Vac
  • Comprimento da sonda 2mt (OBS: O cabo do sensor pode ser aumentado em até 200metros recomendado a utilização de cabo blindado 2 x 24 AWG)
  • Dimensões do
    instrumento
    77 x 32 x 58 mm (LxAxP)
  • Dimensões de
    instalação
    10 segundos a 24 horas

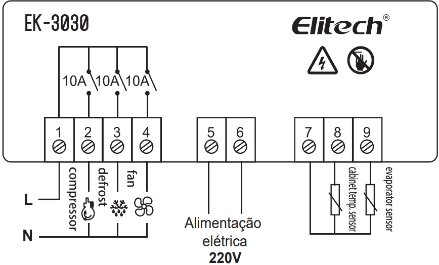

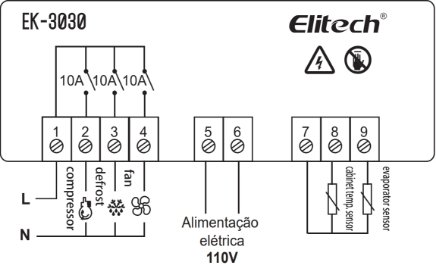

INSTALAÇÃO DO INSTRUMENTO NO PAINEL

OBS: Produto nas versões 110Vac ou 220Vac.

INDICAÇÕES DO DISPLAY E FUNÇÕES DAS TECLAS

OBS: Produto nas versões 110Vac ou 220Vac.

Símbolo

Luz de indicação no display

Situação

Significado

Teclas bloqueadas

Desligado

Ligado

Teclas desbloqueadas

Teclas bloqueadas

Refrigeracao

Desligado

Ligado

Piscante

Saída de compressor desligada

Saída de compressor desligada e contando tempo de retardo

Saída de compressor desligada e contando tempo de retardo

Degelo

Desligado

Ligado

Piscante (devagar)

Piscante (rápido)

Saída de degelo desligada

Saída de degelo ligada

Saída de degelo desligada e contando tempo de retardo

Realizando drenagem

Ventilador

Desligado

Ligado

Piscante

Saída de ventilador desligada

Saída de ventilador ligada

Saída de ventilador desligada e contando tempo de retardo

FUNÇÕES DAS TECLAS, ACESSO AOS PARÂMETROS E MENUS
TEMPERATURA PARA LIGAR A SAÍDA COMP. (REFRIGERAÇÃO)
Para configurar o valor que deseja ligar a saída de refrigeração pressione uma vez, a tecla On Temp ( On Temp ) (toque curto). Neste momento o display acenderá a indicação On temp e informará a temperatura configurada para ligar a saída, permitindo a sua alteração através das teclas para cima (ᐱ) e para baixo (ᐯ), e posterior confirmação na tecla OK ()

IMPORTANTE: Caso pressione a tecla On Temp e o controlador não acenda a indicação On Tem no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso esteja, pressione por dois segundos a tecla () e o símbolo () apagará no display, indicando que as teclas estão desbloqueadas e que já é possível alterar as funções On Temp e Off Temp.
TEMPERATURA PARA DESLIGAR A SAÍDA COMP. (REFRIGERAÇÃO)
Para configurar o valor que deseja desligar a saída de refrigeração pressione uma vez, a tecla Off Temp (On Temp</b >) (toque curto). Neste momento o display acenderá a indicação Off temp e indicará a temperatura configurada para desligar a saída, permitindo a sua alteração através das teclas para cima (ᐱ) e para baixo (ᐯ), e posterior confirmação na tecla OK (). IMPORTANTE: Caso pressione a tecla Off Temp e o controlador não acenda a indicação Off Temp no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso esteja, pressione por dois segundos a tecla () e o símbolo () apagará no display, indicando que as teclas estão desbloqueadas e que já é possível alterar as funções On Temp e Off Temp.
BLOQUEIO E DESBLOQUEIO DAS TECLAS
As teclas do controlador serão bloqueadas automaticamente após 30 segundos de inatividades (nenhuma tecla pressionada durante 30 segundos), e somente serão desbloqueadas após o usuário pressionar a tecla () por 2 segundos.
DEGELO MANUAL
Pressione a tecla degelo () por 5 segundos para forçar um degelo manual.
IMPORTANTE: Caso a temperatura do evaporador for igual ou superior ao valor configurado na função F6 (Temperatura máxima para final de degelo), o controlador não mudará o seu status e seguirá em refrigeração, por entender que o evaporador já se encontra limpo. OBS: As teclas devem estar desbloqueadas para degelo.
VISUALIZAÇÃO DA TEMPERATURA 2 (SENSOR DO EVAPORADOR)
Pressione a tecla para baixo (ᐯ) e mantenha pressionada. Durante o período que a tecla para baixo (ᐯ) estiver pressionada o display indicará a temperatura do sensor do evaporador, e após soltar-la o controlador indicará novamente a temperatura do sensor 2 (sensor ambiente).
OBS: As teclas devem estar desbloqueadas para visualizar a temperatura do sensor 2.
SILENCIAMENTO DO BUZZER
Para silenciar o alarme sonoro interno (buzzer), durante um evento de alarme, o usuário poderá pressionar qualquer tecla do controlador. O bip do alarme será silenciado até o final do evento de alarme e retorno da temperatura normal, mas o display seguirá indicando a mensagem HA ou LA mesmo com o buzzer silenciado.
ACESSO AO MENU DE USUÁRIO
Para ter acesso ao menu de usuário e alterar os parâmetros de F1 a F13, a tecla () deve ser pressionada por 5 segundos, até que o display indique F1. Utilize a tecla () com um toque curto para entrar nas funções, as teclas para cima (ᐱ) e para baixo (ᐯ) para inserir o valor desejado, e confirme com um toque curto na tecla (). Após acessar o parâmetro de usuário é possível se deslocar pelas demais funções F1, F2, F3,…,F13 utilizando as teclas para cima (ᐱ) e para baixo (ᐯ).
Caso nenhuma tecla seja pressionada por 30 segundos, o controlador salvará os valores configurados e retornará ao modo normal de trabalho, indicando a temperatura atual no display ou pressione a tecla para confirmar
IMPORTANTE: Caso você pressione a tecla () por 5 segundos e o controlador não indique F1 no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso estejam, pressione por dois segundos a tecla () e o símbolo () apagará o display, indicando que as teclas estão desbloqueadas e que já é possível acessar ao menu de usuários.
ACESSO AO MENU TÉCNICO
Para ter acesso ao menu técnico e alterar os parâmetros de H1 a H17, o técnico deve primeiramente ingressar ao menu de usuário, pressionando a tecla () por 5 segundos, até que o display indique F1. Neste momento o técnico deve soltar a tecla () e pressionar por 5 segundos a tecla defrost (), até que o controlador indique 0 (número zero) no display. Neste momento o técnico deve inserir o código de acesso, que é -15 e confirmar na tecla (). Assim o controlador indicará H1 no display e permitirá ao técnico alterar o valor dos parâmetros de H1 a H17. Caso nenhuma tecla seja pressionada por 30 segundos, o controlador salvará os valores configurados e retornará ao modo normal de trabalho, indicando a temperatura atual no display ou pressione a tecla para confirmar.
ACESSO AO MENU TÉCNICO
Para recuperar os valores de fábrica dos parâmetros do controlador, o usuário deve pressionar por 10 segundos a tecla para cima (ᐱ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario estiver pressionando a tecla para cima), e em seguida o controlador indicará a mensagem “rES” no display. Neste momento o usario deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme que o parâmetros retornaram ao valor de fábrica.
CRIAÇÃO DE CÓPIA DOS VALORES PRÉ-ESTABELECIDOS PELO USUÁRIO (RECEITA)
Para criar uma cópia dos valores mais adequados para a sua instalação, primeiramente o usuário deverá configurar todos os parâmetros do controlador, e em seguida pressionar a tecla On Temp por 10 segundos (On Temp ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario estiver pressionando a tecla On Temp), e em seguida o controlador indicará a mensagem “COP” no display. Neste momento o usuário deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme a cópia destes parâmetros como sua “receita”.
RECUPERAÇÃO DOS VALORES PRÉ-ESTABELECIDOS PELO USUÁRIO (RECEITA)
Para colocar em prática estes valores durante uma situação aonde o técnico necessite retornar os parâmetros do controlador aos valores pré-estabelecidos, deve pressionar a tecla Off Temp por 10 segundos (Off Temp ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario esti ver pressionando a tecla Off Temp), e em seguida o controlador indicará a mensagem “don” no display. Neste momento o usuário deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme que os parâmetros pré-estabelecidos pelos clientes foram habilitados no controlador.
IMPORTANTE: Este recurso ajuda muito aos técnicos em situações onde o usuário final desconfigura o controlador, e é necessário voltar aos valores adequados da instalação.
TABELA DE PARÂMETROS
ParâmetroDescriçãoValor MínimoValor MáximoPadrãoUnidade
F01Tempo máximo em degelo112030minutos
F02Tempo em refrigeração (intervalo entre degelos) Quando F02=0 não realiza degelo01206horas
F03Modo de contagem de tempo para a realização dos degelos 0=Tempo de controlador funcionando. Nesta opção o controlador considera as horas reais entre ciclos. Ex.: Degelos a cada 4 horas. 1=Tempo de compressor funcionando. Nesta opção o controlador considera apenas as horas trabalhadas do compressor.011-
F04Tempo de drenagem (gotejamento)01203minutos
F05Tipo de degelo
0=Elétrico
1=Gás quente
2=Natural (por parada do compressor)
020-
F06Temperatura máxima para final de degelo-4050.010.0ºC
F07Modo de operação do ventilador Ventilador iniciando antes do compressor = -180 a -1 (tempo em segundos que o ventilador inicia antes do compressor); Ventilador e compressor trabalham ao mesmo tempo (sincronizado) = 0 Ventilador trabalhando continuo (parando somente durante a drenagem) = C Ventilador trabalhando continuo (parando somente durante o degelo e a drenagem) = D Ventilador iniciando depois do compressor = 1 a 300 (tempo em segundos que o ventilador inicia depois do compressor) Se a função H10=0--0-
F08Retardo no retorno do ventilador após final do tempo de drenagem030030segundos
F09Retardo do compressor na energização do instrumento, ou após apagar a saída por alcançar a temperatura Off Temp (Tempo mínimo comp. apagado)0100minutos
F10Tempo de inibição de alarme após a energização do instrumento0242horas
F11Alarme de temperatura alta ou baixa, relacionado aos valores de On Temp e Off Temp O controlador irá considerar o valor configurado nesta função como um diferencial relacionado aos valores para ligar e desligar a saída de refrigeração, e sempre que a temperatura subir ou baixar este valor com relação as funções On Temp e Off Temp irá acionar o alarme sonoro e visual. Se a função H5=1 (alarme relativo)00.050.005.0ºC
F12Tempo de inibição de alarme após detectar temperatura fora da faixa012010minutos
F13Ajuste da leitura do sensor 1 (calibração)-10.010.000.0ºC
Menu para técnicos
H1Tempo de compressor desligado em caso de falha do sensor 106030minutos
H2Tempo de compressor ligado em caso de falha do sensor 106015minutos
H3Alarme de temperatura ambiente alta Se H5=0 (alarme absoluto)H485.020.0ºC
H4Alarme de temperatura ambiente baixa Se H5= 0 (alarme absoluto)-40H3-20/td>ºC
H5Modo de operação do alarme Absoluto=0 (Respeita os valores de H3 e H4) Relativo=1 (Respeita o valor de diferencial de F11 com relação aos valores de On Temp e Off Temp)011-
H6Habilitar Buzzer durante eventos de alarme Não=0 Sim=1011-
H7Modo de indicação no display durante o degelo 0=Indica a temperatura real 1=Indica dEF no display, até finalizar o degelo e alcançar novamente a temperatura de Set point, ou após 15 minutos do final da drenagem 2=Mantêm congelada a indicação da temperatura do inicio do degelo, até finalizar o degelo e alcançar novamente a temperatura de Set Point, ou após 15 minutos do final da drenagem020-
H8Habilitar sensor 2 (evaporador) Não= 0 Sim=1011-
H9Ajuste da leitura do sensor 2 (calibração)-1010.00ºC
H10Modo de controle do ventilador Ventilador controlado pelo tempo do comp. (F07)=0 Ventilador controlado pelo sensor 2 (evaporador)=1 Ventilador controlado pela diferença de temperatura entre o sensor ambiente e sensor do evaporador=2020-
H11Temperatura para ligar o ventilador Se H10=1-40H12-5.0ºC
H12Temperatura para desligar o ventilador Se H10=1H1150.010.0ºC
H13Diferencial de temperatura entre o sensor 1(ambiente) e sensor 2 (evaporador) para ligar o ventilador Se H10=2-55HSE-55ºC
H14Modo de operação do controlador Refrigeração=0 Aquecimento=1 (Quando configurado para aquecimento o controlador utilizará a saída de degelo para esta função, e os valores configurados nas funções H15 e H16 para ligar e desligar a saída) Constante=2 (Quando configurado para constante o controlador utilizará a saída de degelo para esta função, e os valores configurados nas funções H15 e H16 para ligar e desligar a saída, e a saída Comp. para a função de refrigeração)020-
H15Temperatura para ligar aquecimento Se H14= 1-40H16-20ºC
H16Temperatura para desligar aquecimento Se H14=1H1550.020.0ºC
H17Utilizar ponto decimal Sim=0 e Não=1010-

MENSAGENS NO DISPLAY

Alarme de temperatura alta
Alarme de temperatura baixa
Erro de leitura do sensor 1
IMPORTANTE: Em caso de erro do sensor 1, o controlador indicará a mensagem de erro 1 e o compressor trabalhará em um ciclo de 15 minutos ligados e 30 minutos desligados, até que a substituição do sensor 1 seja realizada.
Erro de leitura do sensor 2
IMPORTANTE: Em caso de erro do sensor 2, o controlador indicará a mensagem de erro 2, e realizará os degelos de forma normal, porém finalizará somente por tempo, até que a substituição do sensor 2 seja realizada.









-40°C a +85°C
0.1ºC/ 1.0ºC
-30ºC a 50ºC
± 0
5ºC
restante da faixa ± 2.0 ± 0.5ºC
Faça o download do Manual de Uso e entenda tudo o que precisa sobre este produto!

EK-3030

O termostato digital EK-3030 é indicado para aplicações de produtos congelados, onde o equipamento de refrigeração necessita realizar degelos forçados periodicamente. Este modelo gerencia o ciclo completo de refrigeração do equipamento, através de suas três saídas de controle destinadas a compressor (ou válvula solenoide), ventiladores do evaporador e degelo. Utiliza dois sensores para verificar a temperatura ambiente e a temperatura do evaporador, sendo esta segunda leitura geralmente utilizada para determinar o final do degelo por temperatura ou retorno dos ventiladores. Os ciclos de degelo são realizados por tempo, com intervalos configurados pelo usuário, e finalizados por temperatura ou tempo, o que ocorra primeiro. Situações de alarme de temperatura alta ou baixa são informadas aos usuários através de seu alarme sonoro incorporado (buzzer). As suas seis teclas (touchscreen) facilitam muito a configuração dos parâmetros, bloqueio do acesso de pessoal não autorizado e recuperação rápida de uma configuração pré-programada ou de fábrica.

APLICAÇÕES

  • Câmaras frias de congelados
  • Balcões de congelados
  • Ilhas de congelados
  • Ilhas de congelados
Garantia de 12 meses para defeito de fabricação

ESPECIFICAÇÕES

  • Faixa de medição de temperatura -40 a 99ºC
  • Temperatura de
    controle
    -40 a 85ºC
  • Resolução temperatura 0.1ºC/ 1.0ºC
  • Faixa de medição da
    Umidade
    10 a 90%UR, sem condensação
  • Precisão -30ºC a 50ºC, ± 0,5ºC, restante da faixa ± 2.0 ± 0.5ºC
  • Fonte de
    alimentação 220
    v
  • Classe de proteção Frontal IP65
  • Consumo de energia < 5W
  • Corrente máxima de
    saída
    Compressor: 10A/ 250Vac
    Ventilador: 10A/ 250Vac
    Degelo: 10A/ 250Vac
  • Comprimento da sonda 2mt (OBS: O cabo do sensor pode ser aumentado em até 200metros recomendado a utilização de cabo blindado 2 x 24 AWG)
  • Dimensões do
    instrumento
    77 x 32 x 58 mm (LxAxP)
  • Dimensões de
    instalação
    10 segundos a 24 horas

INSTALAÇÃO DO INSTRUMENTO NO PAINEL

OBS: Produto nas versões 110Vac ou 220Vac.

INDICAÇÕES DO DISPLAY E FUNÇÕES DAS TECLAS

OBS: Produto nas versões 110Vac ou 220Vac.

Símbolo

Luz de indicação no display

Situação

Significado

Teclas bloqueadas

Desligado

Ligado

Teclas desbloqueadas

Teclas bloqueadas

Refrigeracao

Desligado

Ligado

Piscante

Saída de compressor desligada

Saída de compressor desligada e contando tempo de retardo

Saída de compressor desligada e contando tempo de retardo

Degelo

Desligado

Ligado

Piscante (devagar)

Piscante (rápido)

Saída de degelo desligada

Saída de degelo ligada

Saída de degelo desligada e contando tempo de retardo

Realizando drenagem

Ventilador

Desligado

Ligado

Piscante

Saída de ventilador desligada

Saída de ventilador ligada

Saída de ventilador desligada e contando tempo de retardo

FUNÇÕES DAS TECLAS, ACESSO AOS PARÂMETROS E MENUS
TEMPERATURA PARA LIGAR A SAÍDA COMP. (REFRIGERAÇÃO)
Para configurar o valor que deseja ligar a saída de refrigeração pressione uma vez, a tecla On Temp ( On Temp ) (toque curto). Neste momento o display acenderá a indicação On temp e informará a temperatura configurada para ligar a saída, permitindo a sua alteração através das teclas para cima (ᐱ) e para baixo (ᐯ), e posterior confirmação na tecla OK ()

IMPORTANTE: Caso pressione a tecla On Temp e o controlador não acenda a indicação On Tem no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso esteja, pressione por dois segundos a tecla () e o símbolo () apagará no display, indicando que as teclas estão desbloqueadas e que já é possível alterar as funções On Temp e Off Temp.
TEMPERATURA PARA DESLIGAR A SAÍDA COMP. (REFRIGERAÇÃO)
Para configurar o valor que deseja desligar a saída de refrigeração pressione uma vez, a tecla Off Temp (On Temp</b >) (toque curto). Neste momento o display acenderá a indicação Off temp e indicará a temperatura configurada para desligar a saída, permitindo a sua alteração através das teclas para cima (ᐱ) e para baixo (ᐯ), e posterior confirmação na tecla OK (). IMPORTANTE: Caso pressione a tecla Off Temp e o controlador não acenda a indicação Off Temp no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso esteja, pressione por dois segundos a tecla () e o símbolo () apagará no display, indicando que as teclas estão desbloqueadas e que já é possível alterar as funções On Temp e Off Temp.
BLOQUEIO E DESBLOQUEIO DAS TECLAS
As teclas do controlador serão bloqueadas automaticamente após 30 segundos de inatividades (nenhuma tecla pressionada durante 30 segundos), e somente serão desbloqueadas após o usuário pressionar a tecla () por 2 segundos.
DEGELO MANUAL
Pressione a tecla degelo () por 5 segundos para forçar um degelo manual.
IMPORTANTE: Caso a temperatura do evaporador for igual ou superior ao valor configurado na função F6 (Temperatura máxima para final de degelo), o controlador não mudará o seu status e seguirá em refrigeração, por entender que o evaporador já se encontra limpo. OBS: As teclas devem estar desbloqueadas para degelo.
VISUALIZAÇÃO DA TEMPERATURA 2 (SENSOR DO EVAPORADOR)
Pressione a tecla para baixo (ᐯ) e mantenha pressionada. Durante o período que a tecla para baixo (ᐯ) estiver pressionada o display indicará a temperatura do sensor do evaporador, e após soltar-la o controlador indicará novamente a temperatura do sensor 2 (sensor ambiente).
OBS: As teclas devem estar desbloqueadas para visualizar a temperatura do sensor 2.
SILENCIAMENTO DO BUZZER
Para silenciar o alarme sonoro interno (buzzer), durante um evento de alarme, o usuário poderá pressionar qualquer tecla do controlador. O bip do alarme será silenciado até o final do evento de alarme e retorno da temperatura normal, mas o display seguirá indicando a mensagem HA ou LA mesmo com o buzzer silenciado.
ACESSO AO MENU DE USUÁRIO
Para ter acesso ao menu de usuário e alterar os parâmetros de F1 a F13, a tecla () deve ser pressionada por 5 segundos, até que o display indique F1. Utilize a tecla () com um toque curto para entrar nas funções, as teclas para cima (ᐱ) e para baixo (ᐯ) para inserir o valor desejado, e confirme com um toque curto na tecla (). Após acessar o parâmetro de usuário é possível se deslocar pelas demais funções F1, F2, F3,…,F13 utilizando as teclas para cima (ᐱ) e para baixo (ᐯ).
Caso nenhuma tecla seja pressionada por 30 segundos, o controlador salvará os valores configurados e retornará ao modo normal de trabalho, indicando a temperatura atual no display ou pressione a tecla para confirmar
IMPORTANTE: Caso você pressione a tecla () por 5 segundos e o controlador não indique F1 no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso estejam, pressione por dois segundos a tecla () e o símbolo () apagará o display, indicando que as teclas estão desbloqueadas e que já é possível acessar ao menu de usuários.
ACESSO AO MENU TÉCNICO
Para ter acesso ao menu técnico e alterar os parâmetros de H1 a H17, o técnico deve primeiramente ingressar ao menu de usuário, pressionando a tecla () por 5 segundos, até que o display indique F1. Neste momento o técnico deve soltar a tecla () e pressionar por 5 segundos a tecla defrost (), até que o controlador indique 0 (número zero) no display. Neste momento o técnico deve inserir o código de acesso, que é -15 e confirmar na tecla (). Assim o controlador indicará H1 no display e permitirá ao técnico alterar o valor dos parâmetros de H1 a H17. Caso nenhuma tecla seja pressionada por 30 segundos, o controlador salvará os valores configurados e retornará ao modo normal de trabalho, indicando a temperatura atual no display ou pressione a tecla para confirmar.
ACESSO AO MENU TÉCNICO
Para recuperar os valores de fábrica dos parâmetros do controlador, o usuário deve pressionar por 10 segundos a tecla para cima (ᐱ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario estiver pressionando a tecla para cima), e em seguida o controlador indicará a mensagem “rES” no display. Neste momento o usario deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme que o parâmetros retornaram ao valor de fábrica.
CRIAÇÃO DE CÓPIA DOS VALORES PRÉ-ESTABELECIDOS PELO USUÁRIO (RECEITA)
Para criar uma cópia dos valores mais adequados para a sua instalação, primeiramente o usuário deverá configurar todos os parâmetros do controlador, e em seguida pressionar a tecla On Temp por 10 segundos (On Temp ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario estiver pressionando a tecla On Temp), e em seguida o controlador indicará a mensagem “COP” no display. Neste momento o usuário deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme a cópia destes parâmetros como sua “receita”.
RECUPERAÇÃO DOS VALORES PRÉ-ESTABELECIDOS PELO USUÁRIO (RECEITA)
Para colocar em prática estes valores durante uma situação aonde o técnico necessite retornar os parâmetros do controlador aos valores pré-estabelecidos, deve pressionar a tecla Off Temp por 10 segundos (Off Temp ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario esti ver pressionando a tecla Off Temp), e em seguida o controlador indicará a mensagem “don” no display. Neste momento o usuário deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme que os parâmetros pré-estabelecidos pelos clientes foram habilitados no controlador.
IMPORTANTE: Este recurso ajuda muito aos técnicos em situações onde o usuário final desconfigura o controlador, e é necessário voltar aos valores adequados da instalação.
TABELA DE PARÂMETROS
ParâmetroDescriçãoValor MínimoValor MáximoPadrãoUnidade
F01Tempo máximo em degelo112030minutos
F02Tempo em refrigeração (intervalo entre degelos) Quando F02=0 não realiza degelo01206horas
F03Modo de contagem de tempo para a realização dos degelos 0=Tempo de controlador funcionando. Nesta opção o controlador considera as horas reais entre ciclos. Ex.: Degelos a cada 4 horas. 1=Tempo de compressor funcionando. Nesta opção o controlador considera apenas as horas trabalhadas do compressor.011-
F04Tempo de drenagem (gotejamento)01203minutos
F05Tipo de degelo
0=Elétrico
1=Gás quente
2=Natural (por parada do compressor)
020-
F06Temperatura máxima para final de degelo-4050.010.0ºC
F07Modo de operação do ventilador Ventilador iniciando antes do compressor = -180 a -1 (tempo em segundos que o ventilador inicia antes do compressor); Ventilador e compressor trabalham ao mesmo tempo (sincronizado) = 0 Ventilador trabalhando continuo (parando somente durante a drenagem) = C Ventilador trabalhando continuo (parando somente durante o degelo e a drenagem) = D Ventilador iniciando depois do compressor = 1 a 300 (tempo em segundos que o ventilador inicia depois do compressor) Se a função H10=0--0-
F08Retardo no retorno do ventilador após final do tempo de drenagem030030segundos
F09Retardo do compressor na energização do instrumento, ou após apagar a saída por alcançar a temperatura Off Temp (Tempo mínimo comp. apagado)0100minutos
F10Tempo de inibição de alarme após a energização do instrumento0242horas
F11Alarme de temperatura alta ou baixa, relacionado aos valores de On Temp e Off Temp O controlador irá considerar o valor configurado nesta função como um diferencial relacionado aos valores para ligar e desligar a saída de refrigeração, e sempre que a temperatura subir ou baixar este valor com relação as funções On Temp e Off Temp irá acionar o alarme sonoro e visual. Se a função H5=1 (alarme relativo)00.050.005.0ºC
F12Tempo de inibição de alarme após detectar temperatura fora da faixa012010minutos
F13Ajuste da leitura do sensor 1 (calibração)-10.010.000.0ºC
Menu para técnicos
H1Tempo de compressor desligado em caso de falha do sensor 106030minutos
H2Tempo de compressor ligado em caso de falha do sensor 106015minutos
H3Alarme de temperatura ambiente alta Se H5=0 (alarme absoluto)H485.020.0ºC
H4Alarme de temperatura ambiente baixa Se H5= 0 (alarme absoluto)-40H3-20/td>ºC
H5Modo de operação do alarme Absoluto=0 (Respeita os valores de H3 e H4) Relativo=1 (Respeita o valor de diferencial de F11 com relação aos valores de On Temp e Off Temp)011-
H6Habilitar Buzzer durante eventos de alarme Não=0 Sim=1011-
H7Modo de indicação no display durante o degelo 0=Indica a temperatura real 1=Indica dEF no display, até finalizar o degelo e alcançar novamente a temperatura de Set point, ou após 15 minutos do final da drenagem 2=Mantêm congelada a indicação da temperatura do inicio do degelo, até finalizar o degelo e alcançar novamente a temperatura de Set Point, ou após 15 minutos do final da drenagem020-
H8Habilitar sensor 2 (evaporador) Não= 0 Sim=1011-
H9Ajuste da leitura do sensor 2 (calibração)-1010.00ºC
H10Modo de controle do ventilador Ventilador controlado pelo tempo do comp. (F07)=0 Ventilador controlado pelo sensor 2 (evaporador)=1 Ventilador controlado pela diferença de temperatura entre o sensor ambiente e sensor do evaporador=2020-
H11Temperatura para ligar o ventilador Se H10=1-40H12-5.0ºC
H12Temperatura para desligar o ventilador Se H10=1H1150.010.0ºC
H13Diferencial de temperatura entre o sensor 1(ambiente) e sensor 2 (evaporador) para ligar o ventilador Se H10=2-55HSE-55ºC
H14Modo de operação do controlador Refrigeração=0 Aquecimento=1 (Quando configurado para aquecimento o controlador utilizará a saída de degelo para esta função, e os valores configurados nas funções H15 e H16 para ligar e desligar a saída) Constante=2 (Quando configurado para constante o controlador utilizará a saída de degelo para esta função, e os valores configurados nas funções H15 e H16 para ligar e desligar a saída, e a saída Comp. para a função de refrigeração)020-
H15Temperatura para ligar aquecimento Se H14= 1-40H16-20ºC
H16Temperatura para desligar aquecimento Se H14=1H1550.020.0ºC
H17Utilizar ponto decimal Sim=0 e Não=1010-

MENSAGENS NO DISPLAY

Alarme de temperatura alta
Alarme de temperatura baixa
Erro de leitura do sensor 1
IMPORTANTE: Em caso de erro do sensor 1, o controlador indicará a mensagem de erro 1 e o compressor trabalhará em um ciclo de 15 minutos ligados e 30 minutos desligados, até que a substituição do sensor 1 seja realizada.
Erro de leitura do sensor 2
IMPORTANTE: Em caso de erro do sensor 2, o controlador indicará a mensagem de erro 2, e realizará os degelos de forma normal, porém finalizará somente por tempo, até que a substituição do sensor 2 seja realizada.









-40°C a +85°C
0.1ºC/ 1.0ºC
-30ºC a 50ºC
± 0
5ºC
restante da faixa ± 2.0 ± 0.5ºC
Faça o download do Manual de Uso e entenda tudo o que precisa sobre este produto!
