EK-3030 Controlador Digital de Temperatura para Congelados com Degelo Forçado - Cinza 110V

Name: EK-3030 Controlador Digital de Temperatura para Congelados com Degelo Forçado - Cinza 110V
Brand: ELITECH
SKU: 1059
Price: 189.9 BRL
Availability: InStock

Controlador digital de temperatura EK-3030 da Elitech preto com display ligado na cor vermelha

Ligação elétrica do controlador digital de temperatura EK-3030 da Elitech preto e laranja

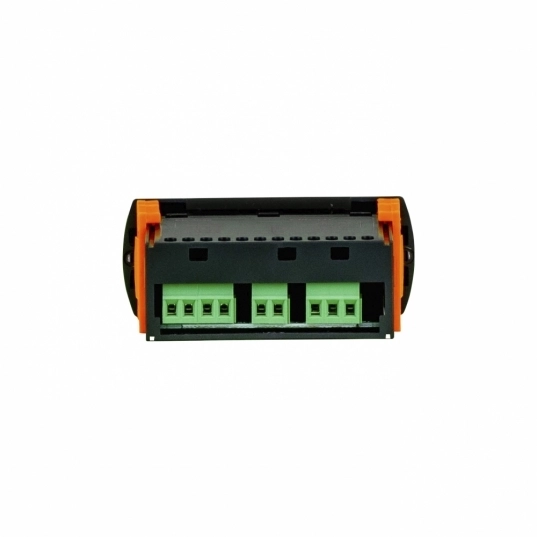

Parte traseira do controlador digital de temperatura EK-3030 preto da Elitech laranja e verde

Embalagem do controlador digital de temperatura EK-3030 da Elitech branca e laranja

Referência: 1059

R$ 199,40 R$ 189,90 em até 4x de R$ 47,48 sem juros
ou R$ 180,41 no boleto ou PIX.

Quantidade

Produto em estoque,
envio imediato.

Compra Segura

Calcular Frete e Prazo

Não sei meu CEP

Destaques

Aplicação: congelados
2 Sensores de temperatura
3 Saídas: refrigeração, ventilador e degelo
Alarme sonoro interno (buzzer)
IP65 na frontal
6 Teclas touch screen
Criação de receitas
Recuperação de parâmetros de fábrica ou do usuário
Pode ser configurado para aquecimento

Vendas CorporativasFaturamos pra empresas mediante aprovação cadastral.Comprar

Descrição geral

Controlador temperatura EK-3030

O Controlador de Temperatura EK-3030 é a solução ideal para quem deseja monitorar e controlar a temperatura em ambientes congelados. A seguir, conheça as características e vantagens deste produto, destacando sua relevância e a qualidade oferecida pela Elitech Brasil.

Conheça o Controlador de Temperatura EK-3030

O EK-3030 é um dispositivo digital desenvolvido para fornecer precisão no controle térmico, assegurando a temperatura ideal em ambientes de congelamento. Com uma faixa de operação que abrange temperaturas entre -40°C e 99°C, é a opção ideal para ambientes que requerem um controle rígido da temperatura.

Benefícios de Adquirir o Controlador de Temperatura EK-3030

Ao escolher o Controlador de Temperatura EK-3030, você se beneficia de uma série de vantagens:

Precisão Térmica: Com uma ampla faixa de operação e controles precisos, é possível manter a temperatura desejada.

Facilidade de Uso: O controlador é de fácil instalação e operação, tornando-o acessível a todos.

Versatilidade de Tensão: O EK-3030 opera em uma faixa de tensão de 110V,o que o torna adequado para diversos ambientes e sistemas elétricos.

Integridade dos Produtos Congelados: A faixa de temperatura do EK-3030 é crucial para manter produtos congelados seguros e em boas condições, evitando o descongelamento não planejado e a deterioração.

Precisão Térmica: O EK-3030 oferece um controle preciso da temperatura, garantindo que os produtos congelados sejam mantidos na temperatura ideal para assegurar a qualidade e a segurança.

Faixa de Operação: O EK-3030 trabalha em uma faixa de medição de -40°C a 99°C, é capaz de atender às necessidades de uma variedade de ambientes de congelamento.

Onde o Controlador de Temperatura EK-3030 pode ser utilizado

A variedade de tensões e a capacidade de manter temperaturas precisas tornam o EK-3030 uma escolha conveniente em uma ampla variedade de ambientes e setores onde o controle de temperatura é indispensável.

Câmaras frias

Balcões congelados

Ilha de congelados

Garantia e Qualidade Elitech

Ao adquirir o Controlador de Temperatura EK-3030 da Elitech Brasil, você estará investindo em qualidade e confiabilidade.

Elitech é reconhecida pela excelência na fabricação de aparelhos de monitoramento e controle de temperatura. Cada produto é testado e produzido com materiais de alta qualidade para assegurar um desempenho excepcionnal.

Além disso, a Elitech oferece garantias para assegurar a tranquilidade dos seus clientes. Isso significa que você pode ter plena confiança na qualidade do EK-3030 e na assistência da Elitech em caso de necessidade.

Benefícios de Comprar na Elitech

Além de adquirir produtos de qualidade superior, ao realizar uma compra na Elitech Brasil, você terá a oportunidade de desfrutar de um atendimento diferenciado.

A Elitech tem entrega rápida para todo o Brasil e descontos no boleto ou PIX.

Explore nossa linha completa de controladores de temperatura aqui e escolha a solução certa para suas necessidades de controle térmico.

APLICAÇÕES

Câmaras frias de congelados
Balcões de congelados
Ilhas de congelados
Ilhas de congelados

Garantia de 12 meses para defeito de fabricação

ESPECIFICAÇÕES

Faixa de medição de temperatura -40 a 99ºC
Temperatura de
controle -40 a 85ºC
Resolução temperatura 0.1ºC/ 1.0ºC
Faixa de medição da
Umidade 10 a 90%UR, sem condensação
Precisão -30ºC a 50ºC, ± 0,5ºC, restante da faixa ± 2.0 ± 0.5ºC
Fonte de
alimentação 110v
Classe de proteção Frontal IP65
Consumo de energia < 5W
Corrente máxima de
saída Compressor: 10A/ 250Vac
Ventilador: 10A/ 250Vac
Degelo: 10A/ 250Vac
Comprimento da sonda 2mt (OBS: O cabo do sensor pode ser aumentado em até 200metros recomendado a utilização de cabo blindado 2 x 24 AWG)
Dimensões do
instrumento 77 x 32 x 58 mm (LxAxP)
Dimensões de
instalação 10 segundos a 24 horas

INSTALAÇÃO DO INSTRUMENTO NO PAINEL

Dimensão do controlador digital de temperatura EK-3030 da Elitech

OBS: Produto nas versões 110Vac ou 220Vac.

Instalação elétrica do controlador digital de temperatura EK-303

INDICAÇÕES DO DISPLAY E FUNÇÕES DAS TECLAS

Display do controlador digital de temperatura EK-3030 da Elitech

OBS: Produto nas versões 110Vac ou 220Vac.

Instalação elétrica do controlador digital de temperatura EK-3030 da Elitech

Símbolo

Luz de indicação no display

Situação

Significado

Teclas bloqueadas

Desligado

Ligado

Teclas desbloqueadas

Teclas bloqueadas

Refrigeracao

Desligado

Ligado

Piscante

Saída de compressor desligada

Saída de compressor desligada e contando tempo de retardo

Degelo

Desligado

Ligado

Piscante (devagar)

Piscante (rápido)

Saída de degelo desligada

Saída de degelo ligada

Saída de degelo desligada e contando tempo de retardo

Realizando drenagem

Ventilador

Desligado

Ligado

Piscante

Saída de ventilador desligada

Saída de ventilador ligada

Saída de ventilador desligada e contando tempo de retardo

TEMPERATURA PARA LIGAR A SAÍDA COMP. (REFRIGERAÇÃO)
Para configurar o valor que deseja ligar a saída de refrigeração pressione uma vez, a tecla On Temp ( On Temp ) (toque curto). Neste momento o display acenderá a indicação On temp e informará a temperatura configurada para ligar a saída, permitindo a sua alteração através das teclas para cima (ᐱ) e para baixo (ᐯ), e posterior confirmação na tecla OK () IMPORTANTE: Caso pressione a tecla On Temp e o controlador não acenda a indicação On Tem no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso esteja, pressione por dois segundos a tecla () e o símbolo () apagará no display, indicando que as teclas estão desbloqueadas e que já é possível alterar as funções On Temp e Off Temp.
TEMPERATURA PARA DESLIGAR A SAÍDA COMP. (REFRIGERAÇÃO)
Para configurar o valor que deseja desligar a saída de refrigeração pressione uma vez, a tecla Off Temp (On Temp</b >) (toque curto). Neste momento o display acenderá a indicação Off temp e indicará a temperatura configurada para desligar a saída, permitindo a sua alteração através das teclas para cima (ᐱ) e para baixo (ᐯ), e posterior confirmação na tecla OK (). IMPORTANTE: Caso pressione a tecla Off Temp e o controlador não acenda a indicação Off Temp no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso esteja, pressione por dois segundos a tecla () e o símbolo () apagará no display, indicando que as teclas estão desbloqueadas e que já é possível alterar as funções On Temp e Off Temp.
BLOQUEIO E DESBLOQUEIO DAS TECLAS
As teclas do controlador serão bloqueadas automaticamente após 30 segundos de inatividades (nenhuma tecla pressionada durante 30 segundos), e somente serão desbloqueadas após o usuário pressionar a tecla () por 2 segundos.
DEGELO MANUAL
Pressione a tecla degelo () por 5 segundos para forçar um degelo manual. IMPORTANTE: Caso a temperatura do evaporador for igual ou superior ao valor configurado na função F6 (Temperatura máxima para final de degelo), o controlador não mudará o seu status e seguirá em refrigeração, por entender que o evaporador já se encontra limpo. OBS: As teclas devem estar desbloqueadas para degelo.
VISUALIZAÇÃO DA TEMPERATURA 2 (SENSOR DO EVAPORADOR)
Pressione a tecla para baixo (ᐯ) e mantenha pressionada. Durante o período que a tecla para baixo (ᐯ) estiver pressionada o display indicará a temperatura do sensor do evaporador, e após soltar-la o controlador indicará novamente a temperatura do sensor 2 (sensor ambiente). OBS: As teclas devem estar desbloqueadas para visualizar a temperatura do sensor 2.
SILENCIAMENTO DO BUZZER
Para silenciar o alarme sonoro interno (buzzer), durante um evento de alarme, o usuário poderá pressionar qualquer tecla do controlador. O bip do alarme será silenciado até o final do evento de alarme e retorno da temperatura normal, mas o display seguirá indicando a mensagem HA ou LA mesmo com o buzzer silenciado.
ACESSO AO MENU DE USUÁRIO
Para ter acesso ao menu de usuário e alterar os parâmetros de F1 a F13, a tecla () deve ser pressionada por 5 segundos, até que o display indique F1. Utilize a tecla () com um toque curto para entrar nas funções, as teclas para cima (ᐱ) e para baixo (ᐯ) para inserir o valor desejado, e confirme com um toque curto na tecla (). Após acessar o parâmetro de usuário é possível se deslocar pelas demais funções F1, F2, F3,…,F13 utilizando as teclas para cima (ᐱ) e para baixo (ᐯ). Caso nenhuma tecla seja pressionada por 30 segundos, o controlador salvará os valores configurados e retornará ao modo normal de trabalho, indicando a temperatura atual no display ou pressione a tecla para confirmar IMPORTANTE: Caso você pressione a tecla () por 5 segundos e o controlador não indique F1 no display, verifique se o símbolo () está aceso, pois esta é uma indicação de que as teclas estão bloqueadas. Caso estejam, pressione por dois segundos a tecla () e o símbolo () apagará o display, indicando que as teclas estão desbloqueadas e que já é possível acessar ao menu de usuários.
ACESSO AO MENU TÉCNICO
Para ter acesso ao menu técnico e alterar os parâmetros de H1 a H17, o técnico deve primeiramente ingressar ao menu de usuário, pressionando a tecla () por 5 segundos, até que o display indique F1. Neste momento o técnico deve soltar a tecla () e pressionar por 5 segundos a tecla defrost (), até que o controlador indique 0 (número zero) no display. Neste momento o técnico deve inserir o código de acesso, que é -15 e confirmar na tecla (). Assim o controlador indicará H1 no display e permitirá ao técnico alterar o valor dos parâmetros de H1 a H17. Caso nenhuma tecla seja pressionada por 30 segundos, o controlador salvará os valores configurados e retornará ao modo normal de trabalho, indicando a temperatura atual no display ou pressione a tecla para confirmar.
ACESSO AO MENU TÉCNICO
Para recuperar os valores de fábrica dos parâmetros do controlador, o usuário deve pressionar por 10 segundos a tecla para cima (ᐱ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario estiver pressionando a tecla para cima), e em seguida o controlador indicará a mensagem “rES” no display. Neste momento o usario deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme que o parâmetros retornaram ao valor de fábrica.
CRIAÇÃO DE CÓPIA DOS VALORES PRÉ-ESTABELECIDOS PELO USUÁRIO (RECEITA)
Para criar uma cópia dos valores mais adequados para a sua instalação, primeiramente o usuário deverá configurar todos os parâmetros do controlador, e em seguida pressionar a tecla On Temp por 10 segundos (On Temp ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario estiver pressionando a tecla On Temp), e em seguida o controlador indicará a mensagem “COP” no display. Neste momento o usuário deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme a cópia destes parâmetros como sua “receita”.
RECUPERAÇÃO DOS VALORES PRÉ-ESTABELECIDOS PELO USUÁRIO (RECEITA)
Para colocar em prática estes valores durante uma situação aonde o técnico necessite retornar os parâmetros do controlador aos valores pré-estabelecidos, deve pressionar a tecla Off Temp por 10 segundos (Off Temp ), com as teclas bloqueadas (símbolo de cadeado piscará no display enquanto usuario esti ver pressionando a tecla Off Temp), e em seguida o controlador indicará a mensagem “don” no display. Neste momento o usuário deverá pressionar uma vez a tecla ok (), para que o display indique a mensagem “Yes” e confirme que os parâmetros pré-estabelecidos pelos clientes foram habilitados no controlador. IMPORTANTE: Este recurso ajuda muito aos técnicos em situações onde o usuário final desconfigura o controlador, e é necessário voltar aos valores adequados da instalação.

Parâmetro	Descrição	Valor Mínimo	Valor Máximo	Padrão	Unidade
F01	Tempo máximo em degelo	1	120	30	minutos
F02	Tempo em refrigeração (intervalo entre degelos) Quando F02=0 não realiza degelo	0	120	6	horas
F03	Modo de contagem de tempo para a realização dos degelos 0=Tempo de controlador funcionando. Nesta opção o controlador considera as horas reais entre ciclos. Ex.: Degelos a cada 4 horas. 1=Tempo de compressor funcionando. Nesta opção o controlador considera apenas as horas trabalhadas do compressor.	0	1	1	-
F04	Tempo de drenagem (gotejamento)	0	120	3	minutos
F05	Tipo de degelo 0=Elétrico 1=Gás quente 2=Natural (por parada do compressor)	0	2	0	-
F06	Temperatura máxima para final de degelo	-40	50.0	10.0	ºC
F07	Modo de operação do ventilador Ventilador iniciando antes do compressor = -180 a -1 (tempo em segundos que o ventilador inicia antes do compressor); Ventilador e compressor trabalham ao mesmo tempo (sincronizado) = 0 Ventilador trabalhando continuo (parando somente durante a drenagem) = C Ventilador trabalhando continuo (parando somente durante o degelo e a drenagem) = D Ventilador iniciando depois do compressor = 1 a 300 (tempo em segundos que o ventilador inicia depois do compressor) Se a função H10=0	-	-	0	-
F08	Retardo no retorno do ventilador após final do tempo de drenagem	0	300	30	segundos
F09	Retardo do compressor na energização do instrumento, ou após apagar a saída por alcançar a temperatura Off Temp (Tempo mínimo comp. apagado)	0	10	0	minutos
F10	Tempo de inibição de alarme após a energização do instrumento	0	24	2	horas
F11	Alarme de temperatura alta ou baixa, relacionado aos valores de On Temp e Off Temp O controlador irá considerar o valor configurado nesta função como um diferencial relacionado aos valores para ligar e desligar a saída de refrigeração, e sempre que a temperatura subir ou baixar este valor com relação as funções On Temp e Off Temp irá acionar o alarme sonoro e visual. Se a função H5=1 (alarme relativo)	00.0	50.0	05.0	ºC
F12	Tempo de inibição de alarme após detectar temperatura fora da faixa	0	120	10	minutos
F13	Ajuste da leitura do sensor 1 (calibração)	-10.0	10.0	00.0	ºC
Menu para técnicos
H1	Tempo de compressor desligado em caso de falha do sensor 1	0	60	30	minutos
H2	Tempo de compressor ligado em caso de falha do sensor 1	0	60	15	minutos
H3	Alarme de temperatura ambiente alta Se H5=0 (alarme absoluto)	H4	85.0	20.0	ºC
H4	Alarme de temperatura ambiente baixa Se H5= 0 (alarme absoluto)	-40	H3	-20/td>	ºC
H5	Modo de operação do alarme Absoluto=0 (Respeita os valores de H3 e H4) Relativo=1 (Respeita o valor de diferencial de F11 com relação aos valores de On Temp e Off Temp)	0	1	1	-
H6	Habilitar Buzzer durante eventos de alarme Não=0 Sim=1	0	1	1	-
H7	Modo de indicação no display durante o degelo 0=Indica a temperatura real 1=Indica dEF no display, até finalizar o degelo e alcançar novamente a temperatura de Set point, ou após 15 minutos do final da drenagem 2=Mantêm congelada a indicação da temperatura do inicio do degelo, até finalizar o degelo e alcançar novamente a temperatura de Set Point, ou após 15 minutos do final da drenagem	0	2	0	-
H8	Habilitar sensor 2 (evaporador) Não= 0 Sim=1	0	1	1	-
H9	Ajuste da leitura do sensor 2 (calibração)	-10	10.0	0	ºC
H10	Modo de controle do ventilador Ventilador controlado pelo tempo do comp. (F07)=0 Ventilador controlado pelo sensor 2 (evaporador)=1 Ventilador controlado pela diferença de temperatura entre o sensor ambiente e sensor do evaporador=2	0	2	0	-
H11	Temperatura para ligar o ventilador Se H10=1	-40	H12	-5.0	ºC
H12	Temperatura para desligar o ventilador Se H10=1	H11	50.0	10.0	ºC
H13	Diferencial de temperatura entre o sensor 1(ambiente) e sensor 2 (evaporador) para ligar o ventilador Se H10=2	-55	HSE	-55	ºC
H14	Modo de operação do controlador Refrigeração=0 Aquecimento=1 (Quando configurado para aquecimento o controlador utilizará a saída de degelo para esta função, e os valores configurados nas funções H15 e H16 para ligar e desligar a saída) Constante=2 (Quando configurado para constante o controlador utilizará a saída de degelo para esta função, e os valores configurados nas funções H15 e H16 para ligar e desligar a saída, e a saída Comp. para a função de refrigeração)	0	2	0	-
H15	Temperatura para ligar aquecimento Se H14= 1	-40	H16	-20	ºC
H16	Temperatura para desligar aquecimento Se H14=1	H15	50.0	20.0	ºC
H17	Utilizar ponto decimal Sim=0 e Não=1	0	1	0	-

MENSAGENS NO DISPLAY

	Alarme de temperatura alta
	Alarme de temperatura baixa
	Erro de leitura do sensor 1 IMPORTANTE: Em caso de erro do sensor 1, o controlador indicará a mensagem de erro 1 e o compressor trabalhará em um ciclo de 15 minutos ligados e 30 minutos desligados, até que a substituição do sensor 1 seja realizada.
	Erro de leitura do sensor 2 IMPORTANTE: Em caso de erro do sensor 2, o controlador indicará a mensagem de erro 2, e realizará os degelos de forma normal, porém finalizará somente por tempo, até que a substituição do sensor 2 seja realizada.
